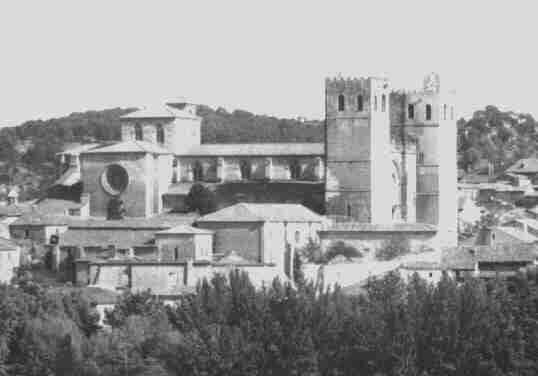

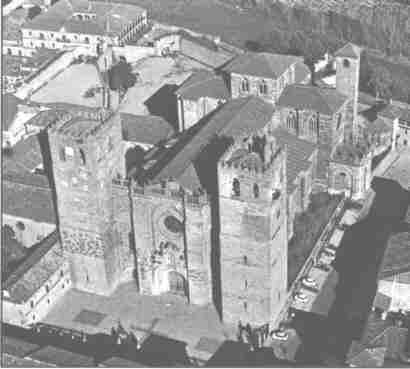

Con el fin de orientarnos en la planimetría de la catedral, previamente
damos una exposición fotográfica de las cuatro fachadas, para poder localizar más

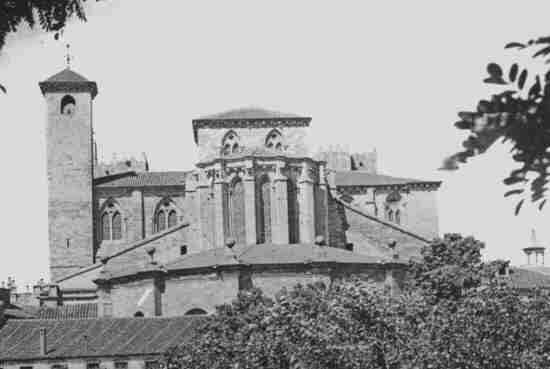

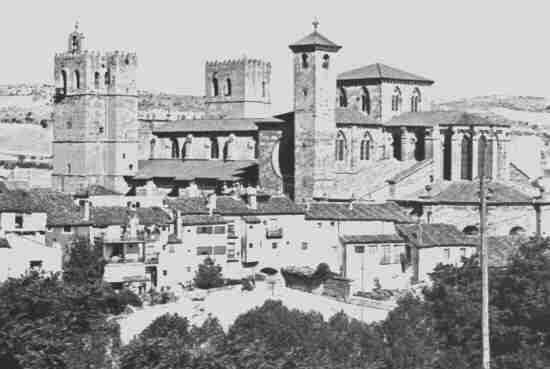

fácilmente los diversos componentes. Estas son las fachadas más conocidas: la principal (al Oeste) y la Sur. Y estas son la fachada Este y la Norte.

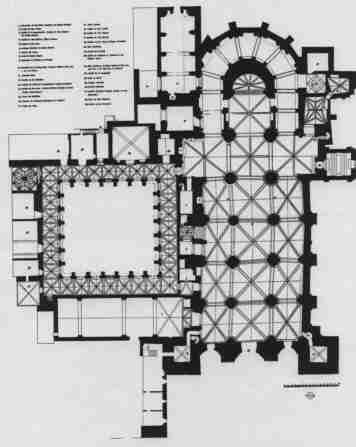

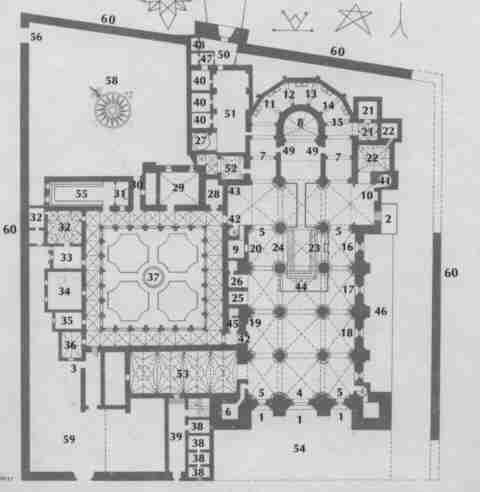

PLANO DE PLANTA 1
Con un plano equivalente a éste, podremos realizar la "visita guiada" en la sección de "Interiores: Qué se ve desde
el interior..."
PLANO DE PLANTA 2
Incorporamos este segundo plano, por estar especificadas nuevas dependencias.
PLANO DE PLANTA 3
En este nuevo plano se pueden apreciar las diversas bóvedas de crucería o nervadas. La mayoría son
de crucería simple (con dos nervios diagonales). E igualmente, incorporo este nuevo plano manual, "de bolsillo", que es el que utilizo cuando visito la Catedral.
Altar Ntra.Sra. del Rosario
En el brazo corto de la cruz (transepto) y presbiterio las vemos sexpartitas, es decir, divididas en seis plementos
al tener un nervio transversal, además de los dos diagonales.
En el crucero, la bóveda de la linterna construida en la posguerra, tiene ocho partes.
PLANO DE PLANTA 4
Altar San Felipe Neri
Altar S.Roque
GIROLA
Altar S.Ildefonso
Altar S.Pedro Arbués
Sacristía mayor (de las Cabezas)
ALTAR MAYOR
Capilla del Espiritu Santo (Reliquias)
Sepulcro D.Bernardo Agén
Capilla del Cristo
Sacristía menor (de los Mercenarios)
P R E S B I T E R I O
Mausoleo D.Fadrique Portugal
Púlpito plateresco
Púlpito gótico flamígero
Capilla del Doncel
Altar y retablo Sta. Librada
(S.Juan y Sta.Catalina)
CLAUSTRO
Puerta del Pórfido (y Jaspe)
Puerta Mercado
Sacristía Moderna (Sta. Librada)
Retablo Ntra.Sra.de la Leche
Altar San Juan Bautista
Altar San Miguel
CORO
Altar San Pascual
Altar Ntra. Sra.Nieves
Sepulcro Juan y Antón Glez.
Sepulcro Pedro Gcía. Cornudilla
Capilla San Marcos
Capilla Anunciación
Altar Ntra. Sra. La Mayor
Altar Sta.Ana
Altar San Martín
Altar S. Bartolomé
Pintura San Cristóbal
( y Sta. Cecilia )
CLAUSTRO
Puerta San Valero
Parroquia S.Pedro
Puerta a Torre
Puerta a Torre
Puerta
Puerta
Puerta
ATRIO

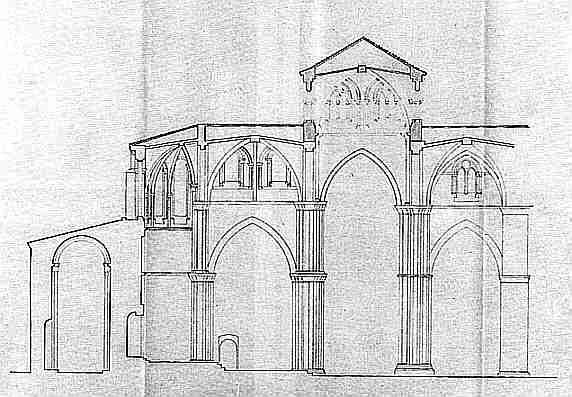

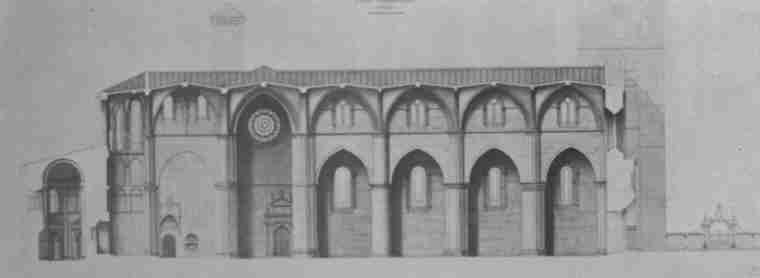

Se incorporan a continuación las secciones de corte longitudinal.
A la derecha se puede localizar la puerta del Atrio, y la Torre de la fachada principal.
Le siguen las bóvedas de crucería, con los ventanales ojivales de la nave principal (arriba), y los románicos
de medio punto, de la nave lateral.
Pasado el centro, el lado sur del transepto con el rosetón, y la puerta de la Cadena a la Plaza Mayor. También el Presbiterio, con
la primera parte (con tumbas) y ventanales cortos. La segunda parte, la del altar mayor, con sus ventanales alargados.
A la izquierda el perfil de la Girola, que rodea el Presbiterio, incluyendo la curvatura de su bóveda de cañón.
Mismo perfil que el anterior, pero resaltando las obras de la linterna, sobre el crucero.

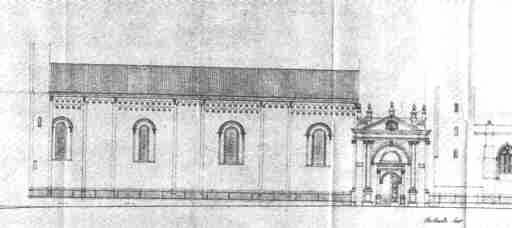

En este perfil se resaltan los ventanales románicos junto a la puerta de la Cadena, en la fachada Sur.

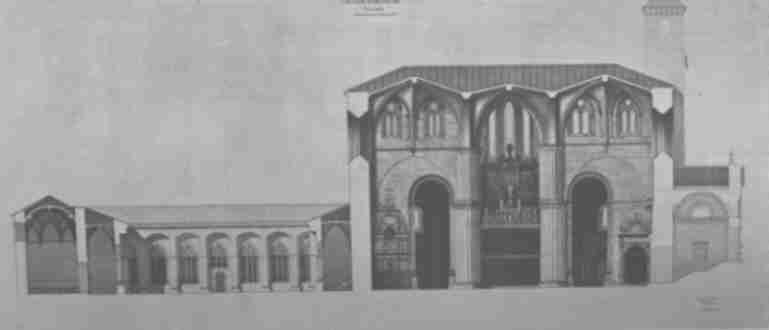

Y, finalmente, se incorpora a continuación la sección de corte transversal.
Se puede observar el perfil de las tres naves, destacando los arcos que dan paso a la bóvedas
de medio cañón de la Girola.
A su lado izquierdo, el Panteón de D. Fadrique de Portugal. Al lado derecho, la portada y puerta de
entrada a la Capilla de San Juan y Sta. Catalina o del Doncel.
Mas a la derecha la entrada con pórtico de la Puerta de la Cadena (a la Plaza Mayor).
Finalmente en el lado izquierdo, el perfil del Claustro.
